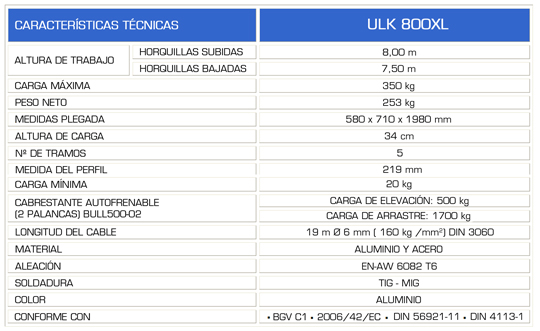

Caracteristicas:

• Altura máxima: 8,00 m
• Carga máxima: 350 kg
• Carga minima: 20 kg
• Peso neto: 253 kg
• Altura de carga: 34 cm
• Medidas plegado: 580 x 710 x 1980 mm
• Material: Aluminio y Acero
• Aleación: EN-AW 6082 T6
• Soldadura: TIG/MIG
• Conforme con: BGV C1 , 2006/42/EC , DIN 56921-11 , DIN 4113-1

Torre de elevación de diseño polivalente, fabricada en aluminio y acero, desarrollada para elevar y mantener cargas pesadas a gran altura.

Su diseño compacto, su fácil manejo (sin necesidad de utilizar ningún tipo de herramienta), su ilimitado número de aplicaciones y su gran resistencia convierten a la torre ULK 800XL en el complemento ideal para cualquier tipo de evento.

Seguridad

La ULK 800XL está provista de tres sistemas de seguridad que garantizan una máxima fiabilidad durante el proceso de elevación y descenso de cargas.

1.- Sistema de seguridad del cabrestante autofrenable: Una vez se alcanza la altura deseada, al dejar de accionar las palancas el cabrestante, su mecanismo de freno empieza actuar, evitando el retroceso y paralizando la carga a la altura deseada.


2.- Sistema ASB (Sistema de seguridad Automático): Compuesto por tiradores con tres posiciones que permiten al técnico bloquear, elevar o liberar cada uno de los tramos del elevador. Importante: Todo esto sin necesidad de sujetar el tirador manualmente. Funciona como un sistema de cremallera, con perforaciones en cada tramo, que permite el bloqueo inmediato de la carga elevada, en caso extremo de rotura de cable.

3.- Sistema IPB (Freno Pendular Interno): Es un sistema extra de seguridad compuesto por un sistema pendular interno, que se activa automáticamente en cada tramo cuando este sufre una pequeña velocidad de caída y se desbloquea mediante la activación de un gatillo que posee cada tramo.

Elevación de la carga

• Para una rápida, cómoda y segura elevación de la carga, la torre ULK 800XL está provista de uncabrestante autofrenable de doble palanca Ref. BULL500/02, que evita el retroceso y paraliza la carga a la altura deseada; certificado para una carga máxima de  elevación de 500 kg y una carga máxima de tracción de 4905 Newtons.
• El cabrestante BULL500/2, fabricado especialmente para la elevación de cargas, está provisto de dos palancas desmontables para evitar cualquier manipulación durante el evento y permitir un cómodo transporte y almacenaje de la torre.

Perfiles telescópicos

• Sus cinco perfiles fabricados en aluminio de alta resistencia (Aleación: EN-AW 6082 T6 según norma UNE-EN573/UNE-EN 12020-2) son extensibles mediante juegos de poleas con rodamientos (recubiertos de casquillos de nylon y teflón) y cable de acero antitorsión de Ø 6 mm con hilo interior de acero galvanizado (Composición: 7x19+0) especialmente diseñado para la elevación de cargas, resistencia 2150 kg (DIN 3060).

Horquillas

• La torre ULK 800XL está equipada con horquillas de acero desmontables de 760 x 50 x 50 mm, donde se fija la carga a elevar a una altura de 34 cm del suelo, facilitando una cómoda y rápida colocación de la misma.
• Su especial diseño reversible permite la colocación de las horquillas en dos posiciones diferentes, consiguiendo ganar altura a la hora de elevar la carga.
• Para un perfecto ajuste a todo tipo de trusses se puede regular la anchura de sus horquillas en dos posiciones diferentes.

Base

• Base compacta de 710 x 580 mm fabricada en acero (ST52-3) DIN-2393 con acabado en pintura texturada epoxy con doble tratamiento para su uso en exteriores. La base está provista de un nivel de burbuja para facilitar el ajuste vertical de la torre y de cuatro ruedas giratorias de gran resistencia (Ø100 mm), que permiten transportar la torre ULK 800XL hasta su lugar de trabajo con el mínimo esfuerzo (sus medidas permiten el acceso por puertas y pasillos de tamaño estándar).
• El diseño especial de su base permite la elevación de la torre al camión mediante carretilla elevadora.
• Sus cuatro patas extraibles de acero ST52-3, según DIN-2393, incorporan cuatro ruedas giratorias (Ø100 mm), para ajustar la posición de trabajo de la torre una vez montada. Las patas están provistas de husillos niveladores de rosca trapecial para trabajos de esfuerzo máximo, con pomos de diseño ergonómico de nylon inyectado muy resistentes a impactos y discos antideslizantes diseñados para un perfecto agarre a todo tipo de superficies.

La base incorpora dos refuerzos de acero con doble función:
1. Para una mayor resistencia en posición de trabajo.
2. Para proteger las secciones telescópicas a la hora de la carga de la torre en posición horizontal.

Transporte

• Para su transporte en posición horizontal y una cómoda y rápida carga en vehículos, la torre ULK 800XL está provista de cuatro ruedas de gran resistencia (Ø 200 mm) fabricadas en teflón con rodamientos en su eje: Dos estan posicionadas en la base (cuya función es la de facilitar el volqueo horizontal), y las otras dos posicionadas bajo el cabrestante de doble palanca, que lo protege de posibles golpes y ayuda a mantenerse en posición horizontal.
• A la hora de su transporte, la torre incorpora un tensor-eslinga de cierre rápido que permite al usuario inmovilizarla totalmente.

Adaptador ULK-A4

• GUIL ha diseñado un práctico adaptador de acero, Ref. ULK-A4 que se fija a las horquillas de carga, permitiendo la colocación de Sistemas Line Array en los Elevadores ULK.
• Este adaptador de fácil y rápida colocación está fabricado en acero (ST52-3) DIN 2393 con acabado en pintura texturada EPOXY antirralladura.

Adaptador ULK-A10

• GUIL ha diseñado un práctico práctico adaptador para colocar trusses en los elevadores ULK.

• Su diseño articulado permite colocar trusses en diferentes posiciones ofreciendo al profesional múltiples opciones. Este adaptador de fácil y rápida colocación está fabricado en acero (ST52-3) DIN 2393 con acabado en pintura texturada EPOXY antirralladura.


Máxima Seguridad

• La fabricación de la torre ULK 800XL se efectúa con los más avanzados equipos de soldadura, seleccionando cuidadosamente los materiales empleados y controlando la calidad de todos sus componentes durante su fabricación. Con ello se garantiza una máxima seguridad y firmeza; cumpliendo en todo momento con los requisitos de solidez, estabilidad, ligereza y maniobrabilidad, necesarios para la elevación de cargas.
• Gracias al sistema especial para su carga en vehículos, la cómoda colocación de la carga a elevar y a su sencillo y rápido montaje, esta torre es considerada como una de las más funcionales del mercado.
• Importante: Para su montaje en exteriores, se debe asegurar la estructura mediante cables, eslingas, cadenas, etc.…para  evitar cualquier movimiento imprevisto a consecuencia del fuerte viento.

La torre ULK 800XL está conforme con las exigencias del Sistema de Calidad según las siguientes Normas y Reglamentos:

• BGV C1
• 2006/42/EC
• DIN 56921-11
• DIN 4113-1

MUY IMPORTANTE: LAS TORRES ULK NO ESTÁN FABRICADAS PARA LA ELEVACIÓN DE PERSONAS.

• ALTURA MAXIMA DE CARGA: 8 m
• CARGA MÁXIMA: 350 KG

PRODUCTO FABRICADO EN U.E
